2025年金刚石热沉片产业竞争格局与趋势展望

作者：碳方程新材料（山西）有限公司
类别：行业新闻
更新时间：2025-04-03 14:41:44
浏览量：4人阅读

当手机发烫、芯片过热成为制约电子设备性能的“拦路虎”，一种源自珠宝柜的材料——金刚石，正以颠覆性姿态闯入半导体散热领域。从实验室的超高导热薄膜到华为、英伟达的前沿布局，一场由金刚石热沉片引领的散热革命已悄然展开。本文将深度解析2025年全球金刚石热沉片产业的竞争格局、技术突破与未来趋势，揭示这一“终极材料”如何重塑电子产业的未来。

产业竞争格局：

多方角逐，中国彰显独特优势

1、全球市场蓬勃发展，中国占据关键地位

近年来，全球金刚石热沉片市场规模呈现出持续上扬的趋势。2023 年，这一市场规模已成功达到 2.7 亿美元，随着第三代半导体（如碳化硅、氮化镓）的普及，预计2025年市场规模将突破4亿美元。中国凭借在人造金刚石生产方面的雄厚实力，在全球产业链中占据着核心地位。目前，中国的单晶产量在全球占比超过 95%，构建起了极为显著的产业链优势。

2、国际巨头围猎，专利战暗流涌动

日本京瓷、美国Diamond Foundry等企业通过专利布局抢占技术高地。例如，英伟达已联合Diamond Foundry测试钻石散热GPU，性能提升达3倍。而华为则通过“硅-金刚石混合键合”专利，试图打通芯片级散热集成技术。

技术趋势：

创新引领，迈向新的应用高度

1、CVD 技术突破，尺寸与柔性实现新跨越

大尺寸衬底：2英寸CVD多晶金刚石热沉片已经量产，热导率突破2000 W/m·K，接近理论极限。为满足高功率设备对大尺寸、高性能热沉片的需求提供了有力支持。

超薄柔性薄膜：香港大学与南方科技大学团队成功制备亚微米级柔性金刚石膜，这种薄膜具备独特的优势，可直接贴合芯片表面，热导率达1300 W/m·K，为可穿戴设备等对散热材料的柔韧性和轻薄化有特殊要求的领域，提供了新的散热解决方案，拓展了金刚石热沉片的应用边界。

2、三维异构集成：散热与封装一体化

厦门大学团队将金刚石衬底集成至2.5D芯片封装中，使芯片最高结温降低24.1℃，热阻减少28.5%，显著提升了芯片的散热效率和性能稳定性。美国Raytheon公司开发的微流道散热模组，结合金刚石衬底，将GaN器件结温从676℃骤降至182℃，为高功率器件散热开辟新路径，推动了散热与封装一体化技术的快速发展。

3、掺杂技术攻坚：突破半导体应用瓶颈

当前p型金刚石（硼掺杂）已相对成熟，但n型（磷掺杂）仍面临载流子迁移率低、电阻率高等难题，制约了其在半导体器件中的广泛应用。目前，国内科研机构加大研发投入，全力攻克这些技术难题，目标是实现金刚石在功率器件中的直接应用，进一步挖掘金刚石在半导体领域的巨大潜力。

应用场景扩张：

从消费电子到太空探索

1、消费电子领域：解决“发热焦虑”

华为接连申请钻石散热专利，并于2024年12月3日公开，未来有望在高性能计算、5G通信、人工智能等领域广泛应用。与此同时，英伟达的钻石散热GPU已进入测试阶段，可提升AI算力3倍，为消费电子设备的性能提升提供了新的可能，有效缓解消费者对设备发热导致性能下降的担忧。

2、新能源汽车：助力超快充电与长寿命

弗劳恩霍夫研究中心将纳米级金刚石膜集成至电动汽车元件，局部热负荷降低至1/10，充电时间缩短30%。这不仅有助于提升电动汽车的充电速度，还能延长电池及相关元件的使用寿命，为新能源汽车行业的发展注入新的活力，推动行业向更高效、更便捷的方向迈进。

3、航天与量子计算：极端环境下的“守护者”

金刚石所具备的耐高温与抗辐射特性，使其在航天领域成为太空探测器散热材料首选。在极端恶劣的太空环境中，能够可靠地保障设备的散热需求，确保探测器的稳定运行，此外，在量子计算领域，在量子比特冷却方面展现出巨大的应用潜力，正被IBM、谷歌等巨头密切关注。

挑战与机遇：

成本、工艺与产业链协同

1、成本压力：攻克CVD法量产难题

一片2英寸半导体级金刚石衬底成本超万元，是硅材料的百倍以上。降低CVD设备能耗（占生产成本60%）成为破局关键。

2、工艺兼容性：颠覆传统半导体制造

现有的光刻、蚀刻等半导体制造设备，在处理金刚石材料时存在诸多不适配的问题，难以满足金刚石加工的特殊要求。这就迫切需要开发专门针对金刚石材料的加工工艺。虽然国内部分企业已经推出了兼容 CVD 金刚石的封装技术，但要实现整个产业链的协同发展，仍面临诸多挑战，需要产业链上下游企业共同努力，加强技术研发与合作。

3、政策红利：国产替代加速

中国“十四五”新材料规划将金刚石列为战略前沿材料，多地出台补贴政策，大力支持相关产业的发展。预计2025年国产CVD设备市占率将超40%，这将有力地推动金刚石热沉片成本下降 30%。

未来展望：

2025年后产业发展的三大主线

技术融合：借助 AI 优化生产流程

未来，AI算法将深度融入CVD沉积过程，通过 AI 的智能优化，能够实现生产过程的精准控制，有效降低生产成本，提高产品质量和生产效率。

应用下沉：拓展中低端市场

随着技术的不断进步和成本的逐步降低，金刚石热沉片将逐步向中低端市场渗透，如LED照明、数据中心散热。

生态闭环：构建全产业链集群

从设备、材料到应用端形成全产业链集群，中国有望主导全球标准制定。

结语

金刚石热沉片的崛起，不仅是材料的胜利，更是人类不断挑战和突破物理极限的生动体现。当“钻石恒久远”从爱情誓言变为科技承诺，一场由散热革命驱动的产业变革已势不可挡。未来，谁能在成本与性能的平衡木上走得更稳，谁就将在这场“钻石战争”中赢得先机。

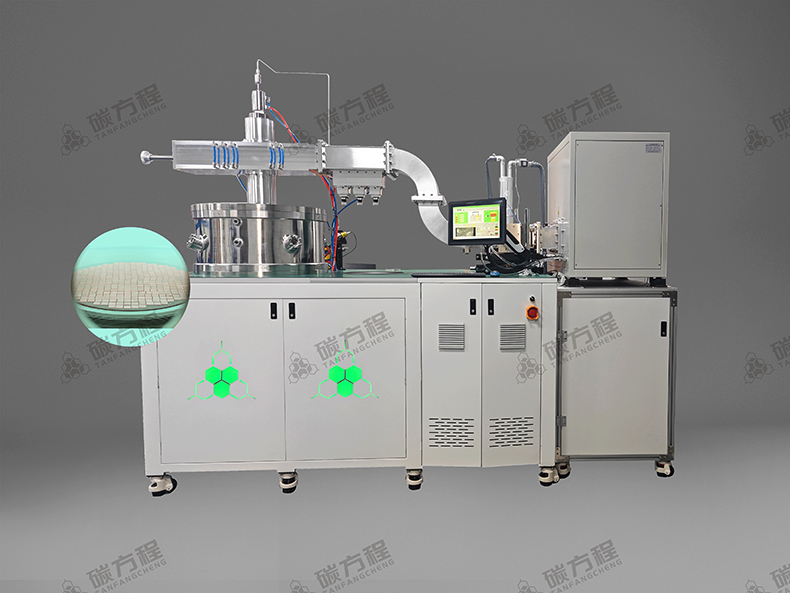

碳方程50200A MPCVD设备

碳方程的50200A MPCVD设备在生长多晶产品方面优势显著，设备采用915MHZ的微波频率，单炉可生产8英寸多晶产品，若用于生产单晶金刚石，单炉能够稳定产出多达 489 片尺寸为 7*7mm 的单晶金刚石。设备运行功率方面，采用50KW大功率装置，更大尺寸的多晶产品意味着更高的生产效率和更低的单位成本，能够满足客户大规模生产的需求。同时，我们的设备在技术方面也有着诸多创新和突破，确保了产品的高质量和稳定性。有效降低生产成本，提高产品的市场竞争力。
